3D-Laserscanning und Punktwolke

Brownfield-Anlagenplanung mit 3D-Laserscanning und Punktwolke

Umbauten in bestehenden Industrieanlagen scheitern selten an der Idee – sondern am tatsächlichen Anlagenbestand. As-built-Pläne sind oft veraltet, Leitungswege wurden über Jahre erweitert und viele Dokumentationen stimmen nicht mehr mit der Realität überein.

3D-Laserscanning schafft eine präzise Bestandsgrundlage:
Die daraus entstehende Punktwolke bildet den realen Anlagenzustand millimetergenau ab und ermöglicht eine zuverlässige Planung von Layout, Rohrleitungen, Stahlbau und EMSR-Schnittstellen.

• Präzise Bestandsdaten

• Kollisionsfreie Planung

• Kürzere Stillstandszeiten

Was bedeutet Brownfield-Anlagenplanung?

Als Brownfield-Projekte bezeichnet man Umbauten und Erweiterungen in bestehenden Anlagen, beispielsweise:

• Modernisierungen und Optimierungen

• Kapazitätserhöhungen

• Austausch oder Integration neuer Aggregate

• Anpassungen von Medien- und Versorgungssystemen

• Modernisierung von Elektro- und Automatisierungstechnik

Die größte Herausforderung besteht darin, neue Technik sicher in einen komplexen Bestand zu integrieren – häufig bei laufender Produktion und engen Stillstandsfenstern.

Typische Herausforderungen:

• unvollständige oder veraltete Bestandsdokumentation

• hohe Schnittstellenkomplexität (Piping, Bau, EMSR)

• beengte Platzverhältnisse

• kurze Montagezeiträume

• notwendige Demontagekonzepte

Warum 3D-Laserscanning im Brownfield so effektiv ist

Beim 3D-Laserscanning wird der Anlagenbereich als dreidimensionale Punktwolke aus Millionen Messpunkten erfasst. Dadurch wird der tatsächliche Anlagenbestand exakt messbar.

In der Praxis entstehen mehrere Vorteile:

• Kollisionsfreie Planung
  Neue Rohrleitungen, Stahlbauteile oder Kabeltrassen werden direkt in den realen Anlagenbestand geplant.
• Weniger Nachträge
  Abweichungen zwischen Planung und Realität werden früh erkannt – bevor bestellt oder gefertigt wird.
• Effizientere Vorfertigung
  Rohrspools, Stahlbauteile und Halterungen lassen sich präziser vorfertigen.
• Schnellere Projektabstimmung
  Alle Projektbeteiligten arbeiten mit derselben visuellen Datengrundlage.

Der typische Projektablauf

1. Definition von Scanbereich und Projektzielen

Zu Beginn wird festgelegt:

• welche Anlagenbereiche gescannt werden
• welche Genauigkeit benötigt wird
• welche Planungsschritte auf Basis der Punktwolke erfolgen sollen

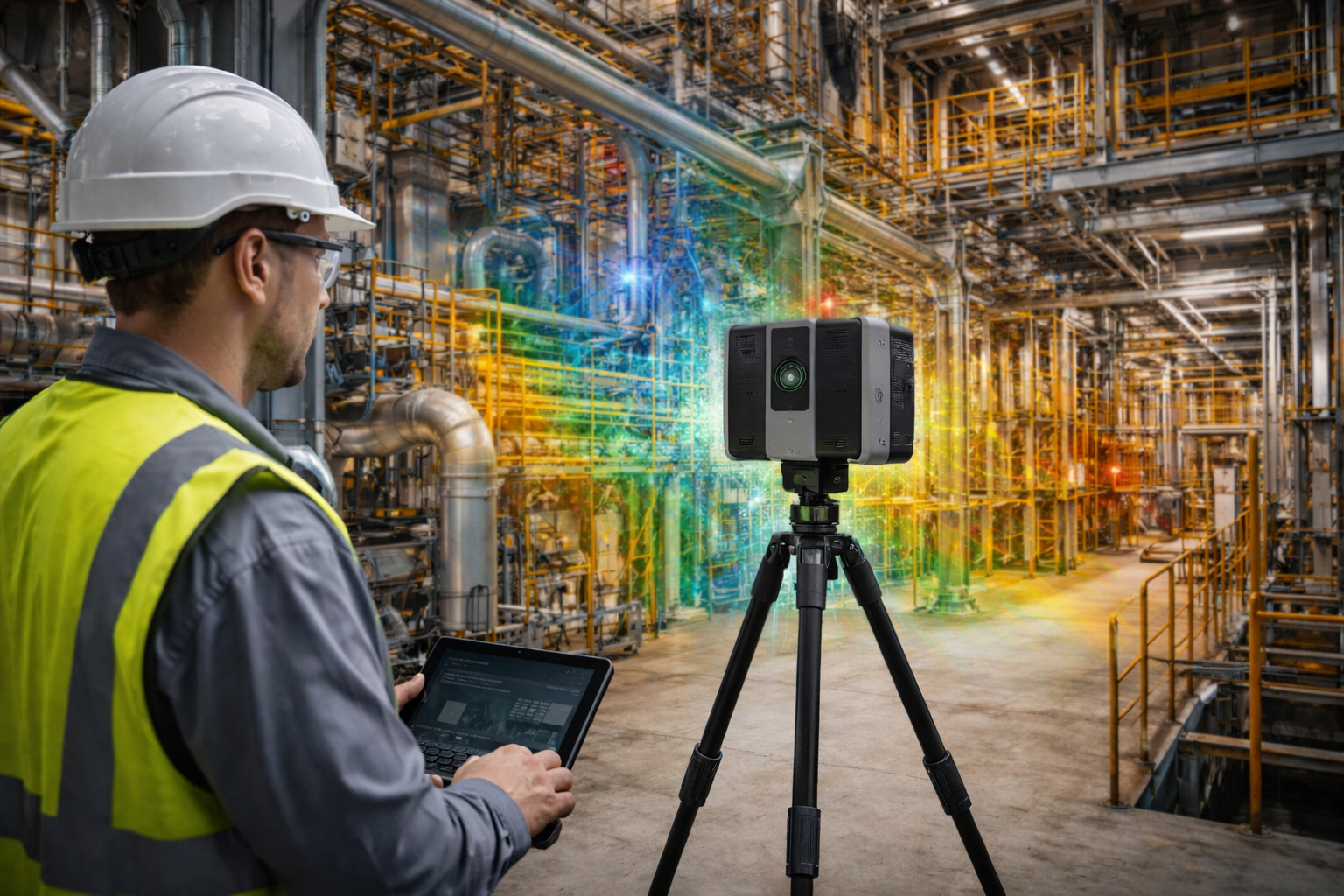

2. 3D-Laserscanning vor Ort

Der Anlagenbereich wird aus mehreren Positionen erfasst und anschließend zu einer konsistenten Punktwolke registriert.

3. Datenaufbereitung und Qualitätssicherung

Für die technische Nutzung werden wichtige Qualitätskriterien geprüft:

• vollständige Erfassung
• korrekte Registrierung
• eindeutiges Koordinatensystem
• dokumentierte Qualitätsberichte

4. Nutzung der Punktwolke in der Planung

Die Punktwolke dient anschließend als Referenz für:

• Layoutplanung
• Rohrleitungsführung
• Stahlbauintegration
• EMSR-Schnittstellen
• Montage- und Einbringplanung

Typische Einsatzbereiche für Laserscanning

• Rohrleitungs- und Stahlbauumbauten in Engstellen
  Wenn wenige Zentimeter entscheiden.
• Integration neuer Maschinen oder Aggregate
  Fundamente, Wartungsflächen und Medienanschlüsse lassen sich realistisch planen.
• Stillstandsprojekte
  Hohe Vorfertigungsgrade reduzieren Montagezeiten.
• Anlagen mit lückenhafter Dokumentation
  Die Punktwolke wird zur zuverlässigen Bestandsreferenz.

Typische Stolpersteine bei Scanprojekten

• unklare Genauigkeitsanforderungen
• fehlender Koordinatenbezug
• zu großer oder falscher Scanbereich
• fehlende Datenstruktur und Versionierung
• zu späte Integration in die Planung

Der größte Nutzen entsteht, wenn das Scanning früh im Projekt eingesetzt wird.

FAQ zu Punktewolken in der Anlagenplanung

• Wie genau ist 3D-Laserscanning?
  Die Genauigkeit hängt von Gerät, Anlagenzugänglichkeit und Projektsetup ab. Entscheidend sind klar definierte Toleranzen und ein Qualitätsreport.
• Muss eine komplette Anlage gescannt werden?
  In der Regel nicht. Der größte Nutzen entsteht in der Umbauzone und den relevanten Schnittstellenbereichen.
• Lohnt sich Laserscanning auch bei kleineren Umbauten?
  Ja – besonders bei engen Platzverhältnissen oder sehr kurzen Stillstandsfenstern.
